Conocimientos básicos del diseño de dispositivos de posicionamiento rápido

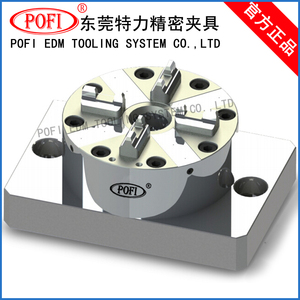

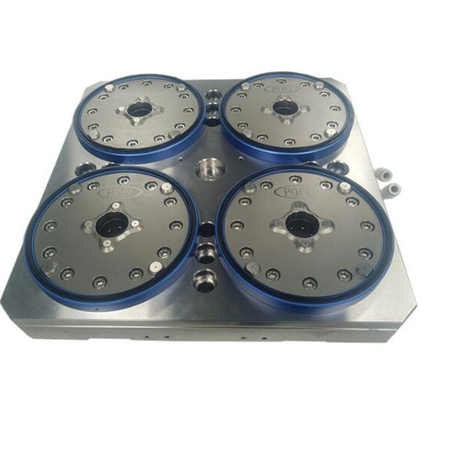

Pofí centró nuestra investigación en las herramientas del sistema de sujeción EDM.Diseñamos herramientas para adaptarse a más condiciones de trabajo y compatibles con otras bandas famosas, como EROWA y System 3R.

El aparato debe cumplir con los siguientes requisitos básicos:

1. Para garantizar la precisión de mecanizado de la pieza de trabajo, primero seleccione la referencia de posicionamiento, el método de posicionamiento y los componentes de posicionamiento correctamente, y realice un análisis de error de posicionamiento si es necesario.Al mismo tiempo, preste atención a la influencia de la estructura de otras partes en el accesorio en la precisión del procesamiento para garantizar que el accesorio pueda cumplir con los requisitos de precisión de mecanizado de la pieza de trabajo;

2. La complejidad del accesorio especial para mejorar la eficiencia de producción es compatible con la capacidad de producción.Se deben usar varios mecanismos de instalación rápida tanto como sea posible para garantizar una operación fácil y acortar el tiempo auxiliar, mejorando así la eficiencia de producción.

3. Los accesorios especiales con un buen rendimiento del proceso tienen requisitos de fuerza estructural simples y razonables, y son fáciles de fabricar, ensamblar, ajustar, inspeccionar y mantener.

4. El uso de accesorios con buen desempeño requiere suficiente fuerza y ​​rigidez, operación simple, seguridad, ahorro de mano de obra y confiabilidad.Siempre que las condiciones objetivas lo permitan y sean económicas y aplicables, los dispositivos de sujeción mecánicos, como los neumáticos e hidráulicos, deben usarse tanto como sea posible para reducir la intensidad de trabajo de los operadores.

Las herramientas de mecanizado también requieren una extracción de viruta conveniente.Cuando sea necesario, se puede instalar un transportador de virutas para evitar que el transportador de virutas dañe el posicionamiento de la pieza de trabajo, dañe la herramienta y evite la acumulación de virutas, lo que generará mucho calor y hará que el sistema de procesamiento se deforme.

5. Los accesorios especiales económicos deben usar piezas estándar y estructuras de piezas estándar tanto como sea posible, y esforzarse por ser de estructura simple y fácil de fabricar, para reducir el costo de fabricación de los accesorios.Durante el diseño se deben realizar los análisis técnicos necesarios del plan de fixture de acuerdo al pedido y capacidad de producción.Mejorar los beneficios económicos de los accesorios en la producción.
