Introducción al concepto de conocimiento de jigs y fixtures

Definición de accesorio

En el proceso de producción mecánica, el procesamiento de piezas de trabajo y el ensamblaje de piezas o máquinas debe tener un dispositivo de sujeción de posicionamiento;en la operación de varias líneas de producción o líneas de producción automatizadas, el recorte, instalación, prueba y empaque de varias partes y componentes, respectivamente, para completar el trabajo según sea necesario, también debe tener un dispositivo de sujeción de posicionamiento.Estos dispositivos de sujeción de bits se denominan accesorios.

Dos formas de conectar piezas metálicas.

Soldadura (85,6%)

Remachado (14,4%)

Aplicaciones de luminarias.

En todas las plantas de producción industrial, tales como varios tipos de plantas de maquinaria, plantas electrónicas, plantas de procesamiento de industria ligera y plantas de procesamiento de alimentos, etc., en el proceso de procesamiento y producción, ya sea manual o mecanizado automatizado, el objeto de procesamiento debe ser Hecho para posicionar la sujeción, por lo que es necesario usar un accesorio de herramientas flexible.

Flexible Tooling Fixture es garantía de productos seguros y eficientes ya que el mecanizado y montaje de cualquier objeto se realiza bajo la acción de la fuerza.Todas las piezas procesadas, los componentes y las piezas completas se terminan de acuerdo con los requisitos funcionales y de precisión especificados, por lo que el accesorio garantiza que la calidad del producto cumple con las condiciones técnicas.

Tipos de accesorios.

1. Según la forma de la estructura

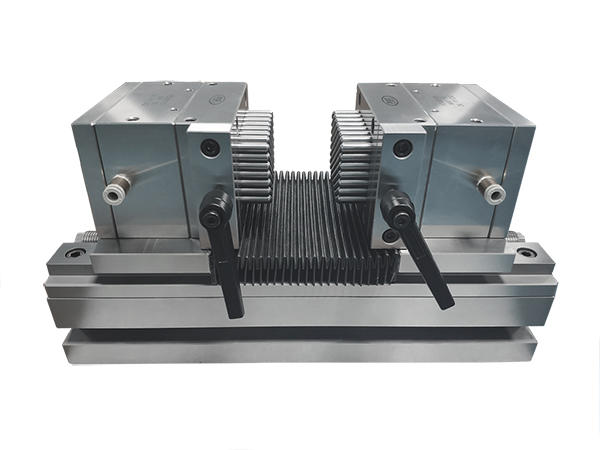

Tipo de estructura única: Luminaria simple de un solo uso.Tales como prensa de tornillo, tornillo de sujeción, tornillo de banco en espiral, plantilla de junta de codo, plantilla de brazo giratorio neumático/hidráulico, etc.

Tipo de estructura combinada: varios componentes generales y especiales, según las necesidades de la combinación de diferentes usos y métodos de sujeción del accesorio.Como la posición de coordenadas variables del sistema de orificios múltiples o el sistema de accesorios de múltiples ranuras

2. Según la fuente de alimentación

Manual como abrazaderas de codo con mango

Neumático/hidráulico, como abrazaderas neumáticas tipo codo, cilindro de esquina de aceite/vapor

Eléctrico, por ejemplo, robótica.

Principio de sujeción rápida de la articulación del codo

Cuando los dos puntos de articulación de la biela y la biela del bastidor de conexión Los puntos de articulación de una de las varillas del bastidor de conexión y el bastidor están en línea recta, el mecanismo está en la posición muerta.En este momento, la pieza de trabajo prensada, sin importar cuán grande sea la fuerza de reacción (excepto la fuerza de reacción destructiva), no puede cambiar el mecanismo.Por lo tanto, la cabeza de la prensa no se liberará.Este es el principio de sujeción del punto muerto en la mecánica mecánica.

Para evitar la influencia de los cambios de carga externos y las vibraciones mecánicas durante el uso, el punto de articulación medio está diseñado para estar ligeramente hacia el lado interior de la línea de los otros dos puntos de articulación para garantizar que el mecanismo de sujeción esté permanentemente bloqueado en un estado estable sin aflojamiento bajo la máxima fuerza de sujeción.

Fuerza de sujecion

La fuerza de sujeción es la fuerza de sujeción máxima del cabezal de la prensa sobre la pieza de trabajo en la posición bloqueada sin deformación mecánica.Esta fuerza se genera cuando el cabezal de la prensa se ajusta a la posición más cercana a la montura en el brazo de fuerza.La fuerza de presión del penetrador sobre la pieza de trabajo varía con las diferentes posiciones del penetrador sobre el brazo de fuerza y ​​disminuye a medida que se aleja del soporte.

Características

1. Estructura simple, fácil de instalar.

2. Carga y descarga rápida de la pieza de trabajo, fácil de operar

3. Entonces, las piezas se tratan con antioxidantes y la superficie está limpia y hermosa.

4. Para la carga pesada Accesorio de herramientas flexibles, las partes esenciales son un proceso de tratamiento térmico, por lo que tiene una alta resistencia y resistencia al desgaste.
