Método práctico de corrección del mandril de tres mordazas

El uso a largo plazo de la mandril de tres mordazas reducirá la coaxialidad y el fenómeno de la boca acampanada, lo que afecta directamente la precisión del procesamiento y la confiabilidad de sujeción.La práctica ha demostrado que usar el siguiente método para corregir es simple y práctico, y el efecto es significativo, por lo que es mejor que lo pruebe.

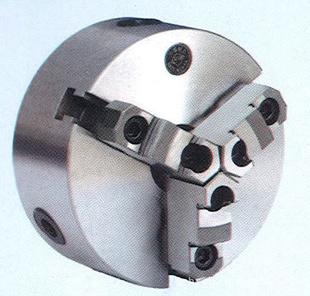

Tome el mandril de mordaza positiva como ejemplo.Primero, sujete una varilla redonda del diámetro apropiado con una abrazadera externa, arranque la máquina herramienta y gire la parte del círculo exterior de la mordaza.A continuación, sujete una pieza anular por medio de un soporte interno, ponga en marcha la máquina herramienta y gire la parte del círculo interior y la cara frontal de las mordazas.Obviamente, de esta manera, la coaxialidad entre el círculo interior de la mordaza procesada y el eje principal de la máquina herramienta se puede mejorar, y se puede eliminar el fenómeno de la boca acampanada, y se puede obtener una mayor precisión para lograr el objetivo de corrección. .

Se debe prestar atención a los siguientes puntos en aplicaciones específicas:

1. El círculo exterior de la barra redonda y el círculo interior de la parte del anillo deben procesarse con anticipación y tener cierta precisión.Y el diámetro interior del cuerpo del anillo no debe ser demasiado pequeño, de lo contrario, el arco cóncavo de la superficie de la mordaza será grande y profundo, y la superficie de la pieza de trabajo se dañará fácilmente al sujetar piezas de trabajo de gran diámetro, a las que se debe prestar atención. a.

2. Dado que inevitablemente hay un espacio entre las mordazas y las ranuras deslizantes del cuerpo del mandril, y la dirección de la fuerza de las mordazas durante la corrección es exactamente opuesta a la dirección de la fuerza durante el trabajo real, se usará el mandril corregido en su lugar.Habrá un fenómeno de boca de campana.Por lo tanto, el círculo interior de las mordazas debe procesarse previamente en una boca de campana invertida cónica determinada (grande por dentro y pequeña por fuera) al realizar las correcciones.El valor de conicidad ajustado se puede determinar a través de experimentos.Esta es la clave del éxito o del fracaso.

3. Debido a la alta dureza de las mordazas y al corte intermitente, la profundidad y la cantidad de corte deben ser pequeñas durante la corrección, y la velocidad de corte no debe ser demasiado alta.El material de la herramienta es preferiblemente carburo cementado.Si se puede instalar un cabezal de potencia pequeño en el carro, el efecto será mejor si se usa la muela abrasiva para la corrección.

4. El objetivo de cortar el círculo exterior de las mordazas por primera vez es establecer un buen punto de referencia para mejorar la precisión de la corrección.Es mejor no guardar este paso.5. Este método también se puede usar para corregir las nuevas tres mordazas debido a una instalación incorrecta u otras razones.Errores causados ​​para mejorar la precisión del mecanizado.

6. El mismo principio se puede utilizar para corregir la antigarra.
