Puntos de atención al usar pinzas para vestidos

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2021-09-24      Origen:Sitio

Puntos de atención al usar pinzas para vestidos

Utilizaremos una gran cantidad de equipos de producción como soldadura. abrazadera de vestido en la producción industrial y la vida, y los accesorios son una de las abrazaderas de vestido comunes compuesto por múltiples módulos de trabajo, y los módulos se pueden basar en la pieza de trabajo real. Se puede ajustar de acuerdo con los requisitos, de modo que todo el sistema de herramientas pueda realizar la combinación de espacio bidimensional y tridimensional.A continuación, presentaremos los componentes de cada serie en detalle.


Para adaptarse a piezas de trabajo con diferentes dimensiones, el sistema de fijación modular flexible se divide en 28 series y 16 series en la producción de soldadura.


Los componentes de cada serie se pueden dividir en 8 categorías según su finalidad:

① Piezas básicas: como placas de cimentación cuadradas, rectangulares, redondas, etc., utilizadas como mesas de herramientas de fijación.Las cinco superficies de trabajo del banco de trabajo tienen orificios con marcas de cuadrícula de 100 mm × 100 mm (serie D28) o 50 mm × 50 mm (serie D16).


La precisión de tolerancia plana, paralela y vertical de las cinco superficies y la precisión de posición de los orificios y orificios son muy altas, lo que garantiza que el posicionamiento en la mesa y la combinación entre la mesa y otros módulos tengan suficientes requisitos de precisión.El tamaño de la mesa base se puede seleccionar arbitrariamente desde 1000 mm × 1000 mm hasta 4000 mm × 2000 mm, y se pueden personalizar tamaños especiales.Si los requisitos de precisión de la combinación de la mesa y la mesa son muy altos, puede usar el riel guía para conectarlos.


②Piezas de soporte: incluye caja cuadrada en forma de U, caja cuadrada en forma de L, ángulo de hierro de soporte, bloque de conexión de ángulo, dispositivo de ángulo, asiento de soporte del marco, etc.;utilizado para el posicionamiento en altura o la expansión de la plataforma y el posicionamiento o prensado de otros accesorios, sí Para garantizar que la pieza de trabajo cumpla con un determinado requisito de altura durante el proceso de procesamiento, los componentes que colocan el soporte en la plataforma, como juntas, placas de soporte, Las placas de soporte, los bloques de soporte y las placas de extensión se utilizan principalmente como soportes de diferentes alturas.

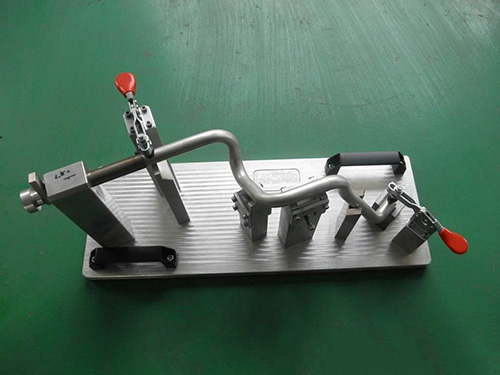

abrazadera de vestido

③Piezas de posicionamiento: incluidos cuadrados de posicionamiento, cuadrados planos, cuadrados planos, piezas de posicionamiento en forma de V, tope de círculo fuera del centro, que se utilizan para ajustar con precisión la posición o la altura del posicionamiento, para garantizar que la pieza de trabajo cumpla con ciertos requisitos de precisión dimensional durante procesamiento, y componentes para el posicionamiento preciso de la pieza de trabajo;se utiliza para determinar la posición relativa entre el componente y el componente, y entre el componente y la pieza de trabajo.


④Piezas de ajuste: incluye: cuñas de ajuste para dispositivos de ajuste de altura;uso: componentes para ajustar el espacio entre el componente y la pieza de trabajo.

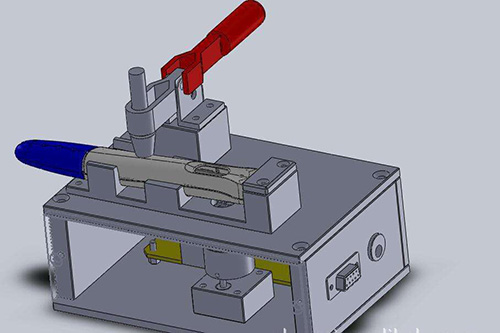

abrazadera de vestido

⑤Piezas de presión: incluye: 90>grados;compactador de tornillo, compactador espiral horizontal, 45>deg;compactador en espiral, accesorio rápido de tipo de presión vertical, accesorio rápido de tipo de empuje horizontal;Propósito: garantizar que la pieza de trabajo esté en proceso de procesamiento. Es un componente que no se desplaza, sino que presiona la pieza de trabajo sobre la plataforma o el componente de cimentación.


⑥Piezas de bloqueo: incluye: pasador de bloqueo rápido, pasador de bloqueo rápido avellanado, pasador de bloqueo avellanado, pasador de bloqueo rápido del mango, pasador de posicionamiento, pasador magnético de bloqueo de conexión, pasador de bloqueo hexagonal interior, pasador de bloqueo hexagonal exterior, pasador magnético;Propósito: Es un componente para asegurar el posicionamiento y bloqueo entre componentes.

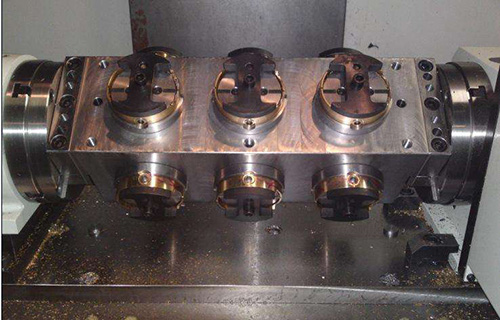

abrazadera de vestido

⑦ Piezas compuestas: incluye: manguito de esquina de sujeción de 90 grados, manguito de esquina de sujeción de 45 grados, manguito de esquina de sujeción paralela, manguito de esquina de sujeción vertical, pata de soporte estándar, pata de soporte de rueda universal con freno, patas de soporte fijas, asiento de soporte tipo estructura de marco, elevación hidráulica tipo asiento de apoyo, riel de apoyo;propósito: Es un componente que actúa sobre la conexión o soporte entre el componente y otras partes.


⑧Otras piezas: incluye: anillo de tope, dispositivo de conexión a tierra, abrazadera de tornillo, tubo de abrazadera, anillo de elevación, almohadilla de presión de ranura cruzada, puente de abrazadera de dos puntos, puente de abrazadera de tres puntos, plantilla de soporte multiusos, placa de protección de la plataforma, carro de herramientas;Propósito: Es un componente accesorio de soporte para el montaje de componentes de herramientas.


⑨Herramientas de montaje: incluida la llave hexagonal, la piedra de aceite, las pinzas magnéticas y otras herramientas de montaje.
