La gran revelación de los sistemas de posicionamiento de punto cero convencional

La gran revelación de los sistemas de posicionamiento de punto cero convencional

Actualmente, los sistemas de posicionamiento de punto cero en el mercado incluyen varios principios del sistema, como el bloqueo de bolas de bloqueo automático, el pasador de sujeción con tornillo cilíndrico, método de bloqueo de la abrazadera del tubo de borrado, etc.

Este artículo discute principalmente el sistema de posicionamiento de muescas de bloqueo de bola auto-bloqueo para la pelota.

Marca representativa: Pofi, Erowa, System 3R

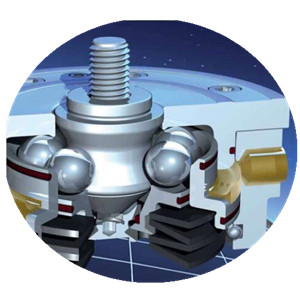

1. Principios del sistema: el sistema de posicionamiento de punto cero pertenece a un mecanismo normalmente bloqueado, que se abre cuando se presuriza y se bloquea cuando se despresuriza. Cuando se aplica presión hidráulica o neumática al sistema de posicionamiento de punto cero, la presión comprime el resorte debajo del pistón, lo que hace que las bolas de acero se extiendan hacia afuera, lo que permite que se elimine el conector masculino. Cuando se corta la fuente de alimentación, el resorte empuja el pistón hacia arriba, lo que retrae las bolas de acero hacia el centro, sujetando así las bolas de acero.

2. Características del sistema:

Alta precisión: la precisión de posicionamiento de repetición es inferior a 0.005 mm, asegurando la consistencia de la posición de la pieza de trabajo en diferentes máquinas o procesos.

Alta eficiencia: este sistema puede reducir significativamente el tiempo de inactividad de la máquina, mejorando la eficiencia de producción.

Modular: permite la modularización y la estandarización de los accesorios, ayudando a ahorrar en costos de accesorios.

3. Interfaz estandarizada: se ha establecido una interfaz estándar unificada entre diferentes partes, máquinas y estaciones de trabajo, promoviendo la semiflexibilidad en la producción.

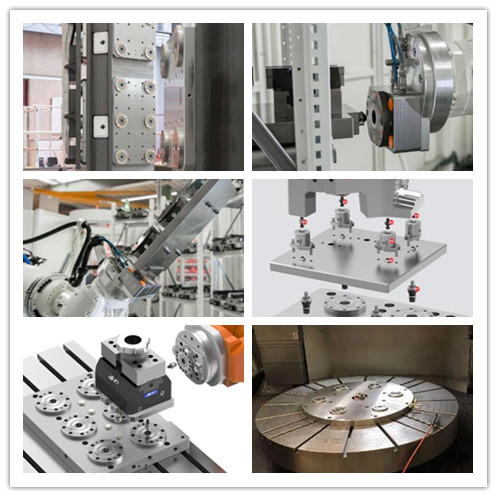

4. Aplicación:

a. Un vicio de múltiples estaciones está montado en la parte superior de una caja cuadrada vertical. El método tradicional es alinear primero la caja cuadrada, preponerla utilizando un pasador central, nivelar la superficie de la caja cuadrada y ajustar su verticalidad. Esta operación requiere un alto nivel de habilidad de los trabajadores y lleva mucho tiempo, lleva entre treinta y cuarenta minutos. Sin embargo, con el sistema de posicionamiento de punto cero, solo requiere el uso de herramientas de elevación para suspender el accesorio en la máquina herramienta y colocarlo correctamente.

B. El extremo del brazo robótico utiliza un sistema de posicionamiento de punto cero para el agarre y el cambio de accesorios, con cada accesorio equipado con una junta de posicionamiento de punto cero, y la junta lateral se usa para ser agarrada por el brazo robótico.

C. La línea de producción automatizada flexible está equipada con robots, una biblioteca de accesorios y un sistema de posicionamiento de puntos cero. En la línea de producción automatizada, los procesos como la soplado de chips, las pruebas de aire acondicionado y la detección de sujec y liberación son de particular preocupación, especialmente porque el corte de metal requiere una extracción conveniente de las virutas metálicas. El sistema de posicionamiento de punto cero AMF presenta una cubierta de polvo retráctil automática y un soplador de chip turbo, que puede eliminar por completo el impacto de las virutas de polvo y metal en la automatización, al tiempo que proporciona detección de señal de sujeción, liberación de detección de señales y funciones de prueba de inquietud.
