¿Cuáles son los puntos principales de la sujeción manual del accesorio?

3 formas de sujeción de la abrazadera

Dispositivo de sujeción manual que posiciona y sujeta la pieza de trabajo por la mano de obra.Cuando el accesorio manual se opera, se extiende el tiempo adicional, lo que afecta relativamente la eficiencia de producción y es laborioso y laborioso.Por otro lado, la fuerza de sujeción es incierta cuando se sujeta la pieza de trabajo manualmente, lo que afecta la precisión del mecanizado.

Sin embargo, la abrazadera manual tiene un diseño simple, una fabricación conveniente y un costo bajo, por lo que todavía hay muchas aplicaciones.La mordaza manual puede adoptar varios mecanismos, los cuales son altamente adaptables.

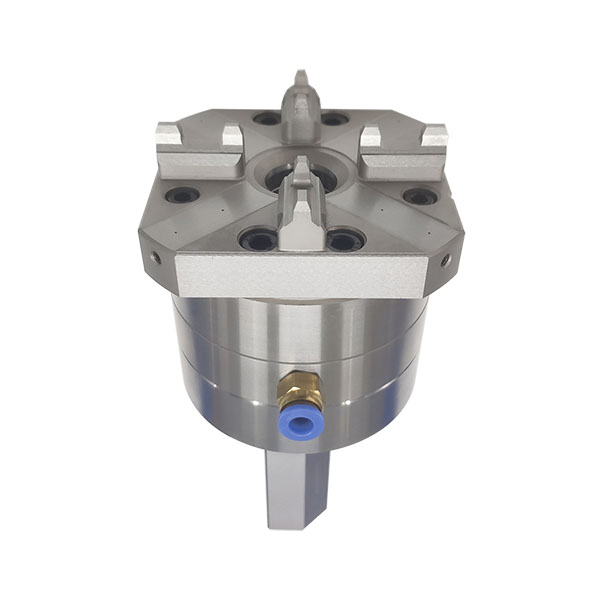

2. Sujeción neumática

El dispositivo de sujeción neumático utiliza aire comprimido como fuente de energía para empujar el mecanismo de sujeción para sujetar la pieza de trabajo.En la actualidad, se utiliza principalmente en máquinas de prueba universales electrónicas tipo piso.Las estructuras de cilindro comúnmente utilizadas son del tipo pistón y del tipo película.Hay tres tipos de cilindros de pistón: tipo fijo, tipo oscilante y tipo giratorio, de acuerdo con el método de sujeción del cilindro.

De acuerdo con el método de trabajo, hay dos tipos de acción unidireccional y de acción bidireccional.El más utilizado es el cilindro fijo de doble efecto.

1. La transmisión neumática tiene una respuesta rápida y una acción rápida (la velocidad de acción promedio del pistón o cilindro es generalmente de 0,5~1 m∕s, y puede alcanzar los 10 m/s a alta velocidad).Por lo tanto, el tiempo adicional de producción es corto y la eficiencia de producción es alta.

2. El circuito de transmisión es de operación simple y conveniente, y el sistema es fácil de mantener.

3. El entorno de trabajo tiene una gran adaptabilidad y puede funcionar de manera confiable en entornos con magnetismo inflamable, explosivo, fuerte, radiación, humedad, vibración y cambios de temperatura significativos, y es seguro de usar

4. Con aire como medio, el suministro de energía es conveniente.Descarga a la atmósfera después de su uso, sin necesidad de tuberías y dispositivos de recuperación.

5. El conveniente suministro centralizado y el transporte de aire comprimido a larga distancia son convenientes para el control centralizado, el control del programa y la protección contra sobrecargas.

6. El medio está limpio;la fuga no causará contaminación

3. Sujeción hidráulica

Dispositivo de sujeción hidráulico Un accesorio posiciona y sujeta una pieza de trabajo con presión hidráulica.Se utilizan principalmente en máquinas de prueba universales hidráulicas.Como tipo de accesorio, el accesorio hidráulico utiliza componentes hidráulicos estándar.El medio de trabajo utilizado es aceite a presión.Las piezas mecánicas se diseñan según las características de las piezas mecanizadas y se ensamblan y conectan orgánicamente.

La sujeción hidráulica tiene las siguientes ventajas:

1) La fuerza de transmisión es grande y la estructura del accesorio es relativamente pequeña;

2) El aceite es incompresible, la sujeción es confiable y el trabajo es estable;

3) Bajo nivel de ruido.Su desventaja es que debe configurar un sistema hidráulico único y el ámbito de aplicación es limitado.

4) Pequeñas restricciones de tiempo durante la sujeción

5) Capaz de mantener una fuerza de sujeción constante

La explicación fundamental del método de sujeción manual del accesorio.

1. Mecanismo de sujeción de cuña.

El mecanismo de sujeción de cuña es uno de los mecanismos de sujeción más básicos.El mecanismo de sujeción de tornillo, el mecanismo de sujeción excéntrico y el mecanismo de sujeción de centrado son deformaciones del mecanismo de sujeción de cuña.La abrazadera de cuña tiene las características de una conexión simple, un aumento de fuerza más potente y un mejor rendimiento de autobloqueo, por lo que es ampliamente utilizada.

1. Mecanismo de sujeción por tornillo.

El mecanismo de sujeción por tornillo tiene las ventajas de una estructura simple, una operación fácil, una gran relación de aumento de fuerza y ​​un buen rendimiento de autobloqueo.Es el mecanismo de sujeción más utilizado en la sujeción manual.El tornillo utilizado en el mecanismo de sujeción del tornillo es equivalente a enrollar la cuña alrededor del cilindro, y su principio de sujeción es el mismo que el de la cuña.Pero aquí, al girar el tornillo, la altura de la cuña alrededor del cilindro cambia para sujetar la pieza de trabajo.

Debido a que el mecanismo de sujeción por tornillo tiene una estructura simple, fabricación fácil, sujeción confiable, relación de aumento de fuerza grande y carrera de sujeción ilimitada, es ampliamente utilizado en dispositivos de sujeción manual.La desventaja del mecanismo de sujeción por tornillo es la acción lenta.Algunos dispositivos de extracción rápida se utilizan a menudo para mejorar la eficiencia de su trabajo.

1. Mecanismo de sujeción excéntrico.

El mecanismo de sujeción excéntrico es un mecanismo de sujeción de acción rápida con alta eficiencia de trabajo y es ampliamente utilizado en el diseño de accesorios.Hay dos formas de excéntricas de uso común, a saber: excentricidad circular y excentricidad curva.La excentricidad de la curva adopta la espiral de Arquímedes o la espiral logarítmica como curva de perfil.

Aunque la excentricidad de la curva tiene las ventajas de un cambio de ángulo de elevación uniforme, rara vez se usa debido a la compleja fabricación.Por el contrario, la excéntrica circular es muy utilizada en la producción debido a su mecanismo simple y fácil fabricación.Las ventajas de la sujeción excéntrica son una estructura simple, una operación conveniente y una acción rápida.La desventaja es que el rendimiento de autobloqueo es deficiente y el aumento de la fuerza es relativamente pequeño.

1. Tiene un mecanismo de sujeción con bisagras.

El mecanismo de sujeción de bisagra es un mecanismo de sujeción que combina una bisagra y una palanca.Este mecanismo tiene las ventajas de acción rápida, estructura simple, fuerza de expansión relativamente grande, ligera pérdida por fricción y facilidad para cambiar la dirección de acción de la fuerza, por lo que es ampliamente utilizado.Sin embargo, su propiedad de autobloqueo es inferior y generalmente no se usa solo.

Se utiliza principalmente en combinación con abrazaderas neumáticas e hidráulicas en el mecanismo de sujeción emocionante, que puede reducir el diámetro del cilindro y reducir la potencia requerida.Por lo tanto, este mecanismo también se denomina mecanismo de expansión de fuerza.El mecanismo de sujeción de bisagra es adecuado para la sujeción de múltiples puntos y piezas múltiples y se usa ampliamente en la sujeción neumática.

5. Mecanismo de sujeción de centrado y centrado.

A menudo nos encontramos con piezas de trabajo cuyo dato de diseño se basa en el eje o el centro de la pila en el mecanizado.Debe utilizar un mecanismo de centrado y abrazadera de centrado para hacer coincidir el dato de posicionamiento con el diseño.El llamado 'centrado' significa que al sujetar la pieza de trabajo, el centro simétrico de la pieza de trabajo coincide con el centro del mecanismo de sujeción del accesorio.

En el mecanismo de centrado y sujeción, el componente que está en contacto con la pieza de trabajo es tanto un elemento de posicionamiento como un elemento de sujeción para completar el proceso de posicionamiento y sujeción de la pieza de trabajo al mismo tiempo.

El mecanismo de sujeción de centrado es un mecanismo de sujeción que realiza simultáneamente el centrado, el posicionamiento y la sujeción de la pieza de trabajo;es decir, durante el proceso de sujeción, puede mantener la pieza de trabajo simétrica en relación con un eje particular o un plano de simetría específico.

El mecanismo de sujeción de centrado se utiliza principalmente en ocasiones que requieren un centrado y una alineación precisos.Además, dado que las acciones de posicionamiento y sujeción se realizan simultáneamente, pueden acortar el tiempo adicional, pueden mejorar la productividad laboral y se utilizan ampliamente en la producción al mismo tiempo.

Centrado y centrado El mecanismo de sujeción puede lograr un centrado y centrado preciso porque utiliza el movimiento de velocidad constante o la deformación elástica de los elementos de posicionamiento y sujeción para eliminar la fabricación de la superficie de referencia de posicionamiento de la pieza de trabajo.

Errores, de modo que estos errores o desviaciones sean equivalentes a los centrados o posiciones de centrado, que pueden distribuirse uniforme y simétricamente sobre la base de posicionamiento de la pieza.Por lo tanto, aunque hay muchos tipos de mecanismos de sujeción y centrado, en términos de sus respectivos principios de funcionamiento para centrar y centrar, se pueden dividir en dos categorías: centrado y centrado, que funcionan según el principio de movimiento de velocidad constante.

Mecanismo de sujeción medio;mecanismo de sujeción de centrado que funciona según el principio de deformación elástica uniforme.

1. Mecanismo de sujeción del varillaje

En el diseño del mecanismo de sujeción, a veces es necesario sujetar varios puntos en una pieza de trabajo o varias piezas de trabajo simultáneamente.En este momento, para reducir el tiempo de sujeción de la pieza de trabajo y simplificar la estructura, a menudo se utilizan varios mecanismos de sujeción de varillaje.Tales instituciones requieren la fuerza de un lugar.Puede sujetar piezas de trabajo simultáneamente en varios lugares (o en varias direcciones).
